فن فیلتر یونیت

فن فیلتر یونیت یا FFU از نوع تجهیزات فیلتراسیون هوا می باشد که برای تامین هوای خالص به اتاق تمیز از راه  فیلتر کردن ذرات مضر موجود در هوا استفاده می‌شود. دستگاه‌های فن فیلتر یونیت در شبکه سقف و یا کف سیستم نصب می‌شوند. اتاق‌های تمیز بزرگ به تناسب به تعداد زیادی FFU نیازمند هستند که در برخی موارد امکان دارد که از چند صد تا چند هزار متغیر باشد.

فن فیلتر یونیت تشکیل شده است از یک فن قوی ، یک کنترل کننده سرعت و فیلتر بازده بالا میباشد.بطور معمول در ابعاد 120*60 سانتیمتر طراحی می شود.فن قوی فن فیلتر یونیت باعث وجود آمدن یک فشار منفی در بالای محفظه در یونیت میشود.که علاوه بر اختلاط هوا ، امکان نشت هرگونه هوای فیلتر نشده به درون اتاق تمیز در اثر وجود منافذ و درز را از بین خواهد برد.

مصارف عمومی فن فیلتر یونیت  :

  • داروسازی
  • اتاق عمل
  • مناطق ایزوله
  • صنایع خودروسازی
  • مراکز مخابراتی و سایتهای کامپیوتر
  • صنایع غذایی و ..

وظیفه سیستم فن فیلتر یونیت در اتاقهای تمیز چیست ؟

  • گردش هوا به میزان کافی
  • فیلتراسیون هوا به میزان کافی
  • تامین هوای تازه و فشار مثبت کافی

جریان هوای خروجی در فن فیلتر یونیت:

یکنواخت بودن جریان هوا در خروجی فن فیلتر یونیت ها از اهمیت بالایی برخوردار است چون شرایط پاکیزگی استاندارد های ISO-FED و GMP تامین میکند.

یکنواختی جریان هوا چیست؟

اختالف بین نقاط اندازه گیری شده در ISO5 از 15 %بی هیچ عنوان نباید بیشتر باشد، در ISO5متوسط جریان هوای خروجی FPM90 مشخص شده است، یعنی میزان هوای خروجی اندازه گیری شده باید بین FPM 76 تا 104 باشد. سرعت بیشتر از104 گردش هوا را افزایش داده و این مورد باعث اغتشاش در هوای محیط میشود از این رو تمیزی کاهش پیدا میکند.

فن فیلتریونیت

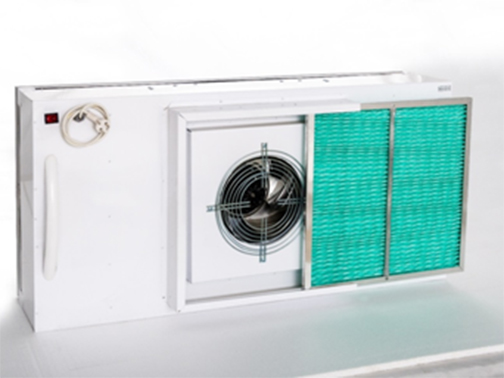

 فن فیلتریونیت ها تشکیل شده است از 5 جز اصلی از جمله :

  1. باکس
  2. پیش فیلتر
  3. فیلتر نهایی
  4. موتور فن
  5. دریچه

 وظیفه فن فیلتریونیت ها تامین هوای عاری از ذره برای اتاق تمیز می باشد. فن فیلتریونیت ها جایگزین بسیار مناسبی برای هواساز در اتاق های تمیز با متراژ پائین می باشند. فن فیلتر یونیت ها به طور وسیعی در اتاق های تمیز پرتابل/ سافت وال مورد استفاده قرار میگیرند.



مزایای سیستم فن فیلتر یونیت ؟

  • امکان اجرا نمودن در فضاهای کوچک حتی طبقات مسکونی شهری با سقف کوتاه
  • هزینه پائین تر نسبت به روش هواساز
  • راندمان بالا از نظر مصرف انرژی نسبت به روش هواساز
  • کانال کشی بسیار کوتاه و اقتصادی

معایب سیستم فن فیلتر یونیت در اتاقهای تمیز چیست ؟

  • مقرون بصرفه نبودن برای فضاهای بزرگ اتاق تمیز
